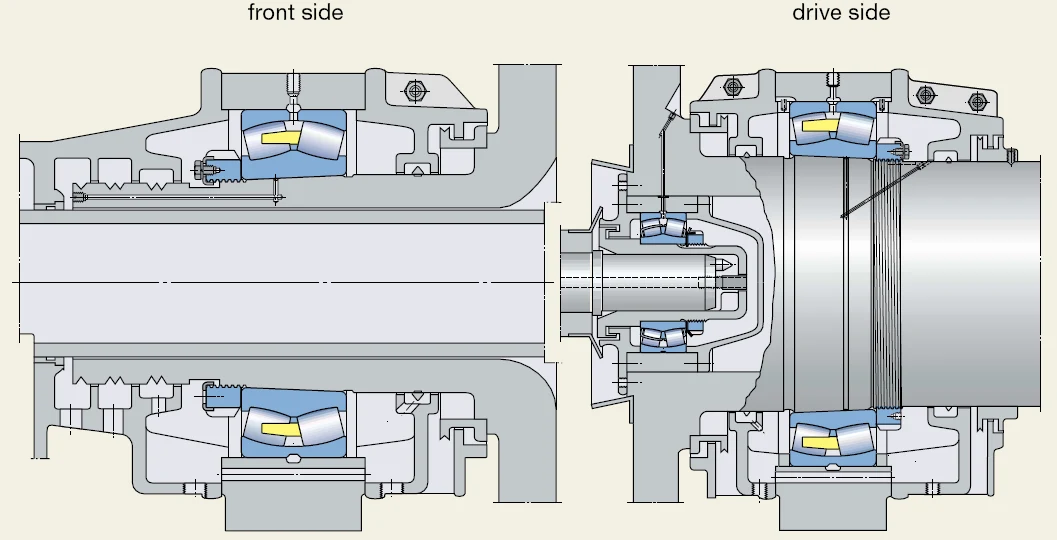

网部：导辊、胸辊与真空伏辊
轴承位置
胸辊、驱网辊、导辊及真空伏辊。
结构方案
调心滚子及相应固定/浮动支撑，结合紧定或退卸套安装。
工况特点
高速轻载、湿环境与不对中，不同辊位的内部/外部支撑有区别。
技术重点
游隙、涂层、密封及安装，浮动侧必须具备所需轴向位移能力。

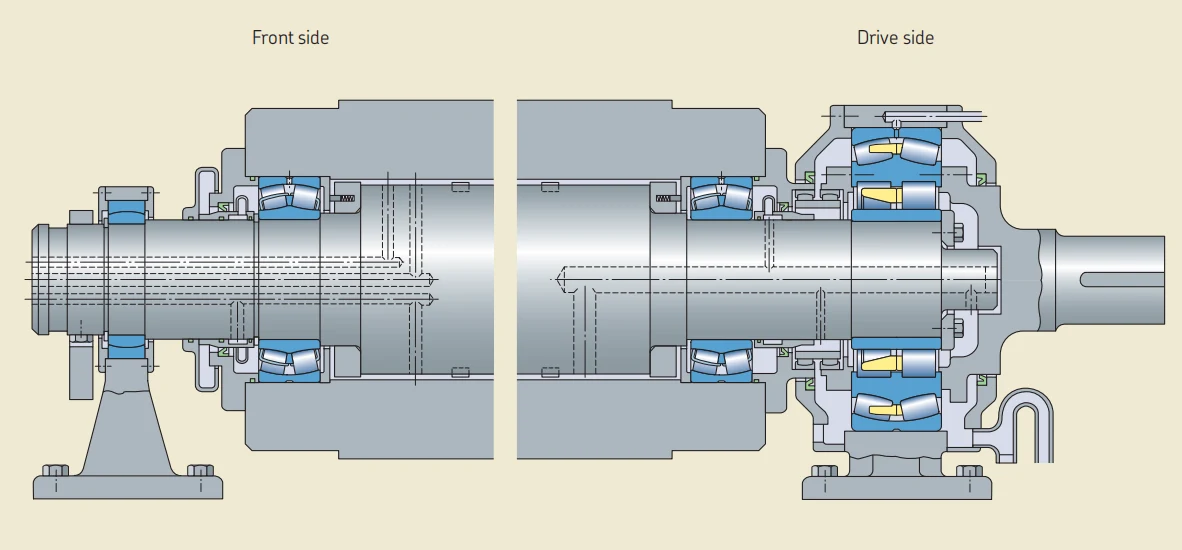

压榨：中央辊、靴压与真空压榨
轴承位置
中央辊、压榨辊、靴式压榨与真空压榨。
工况特点
湿环境、重载与辊挠曲，高速下润滑和对中影响温升。
结构方案
调心滚子；靴压驱动和其他位置另有深沟球/滑动支撑；真空压榨有三圈等专用结构。
技术重点
按设备具体支撑形式分析载荷路径和轴向自由度，不能将全部压榨位简化为同一型号。

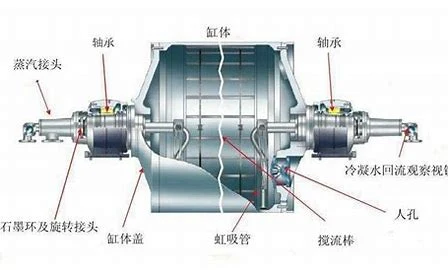

干燥：烘缸与轴向热伸长
轴承位置
烘缸、真空干燥与扬克缸支撑。
结构方案
调心滚子组合或调心与单列自调心滚子方案。
工况特点
高温、热膨胀、高速轻载，对定位侧和浮动侧有不同要求。
技术重点
热处理稳定性、材料、工作游隙和润滑；设计时应明确缸体热伸长与支撑位移。

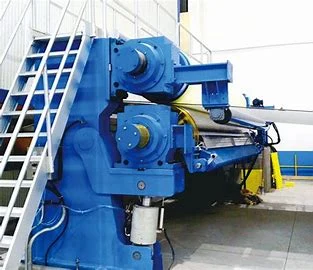

压光：热辊与软辊
轴承位置
热压光与软压光辊两端支撑。
工况特点
高温、高速、载荷变化及不对中，温度改变工作游隙。
结构方案
调心滚子等配置，结合具体辊型确定。
技术重点
配合、润滑及热变形，区分辊面温度和轴承温度。

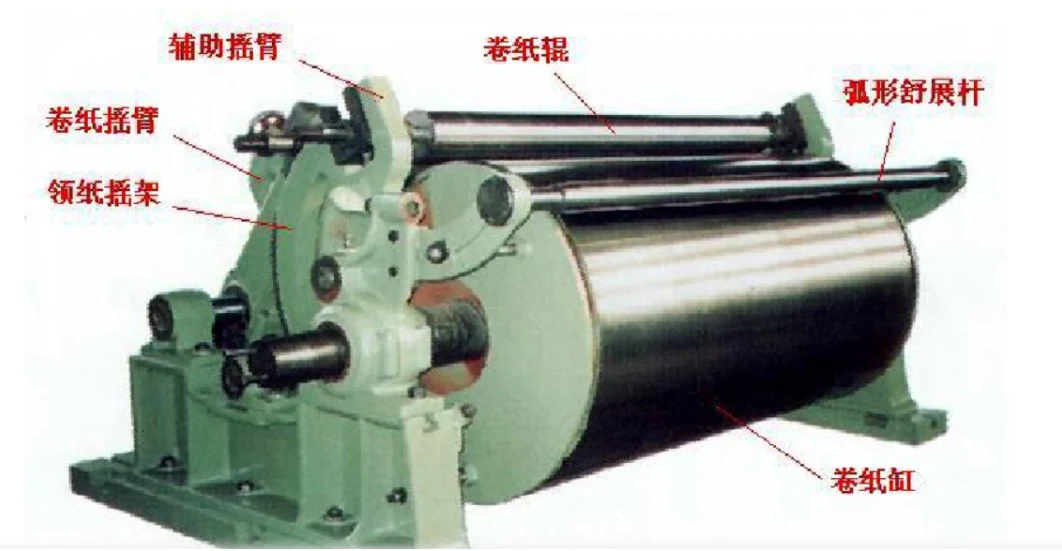

卷纸：卷径变化与载荷变化
轴承位置
卷纸辊与相应轴系支撑。
工况特点
卷径、转速和载荷随工作阶段变化，稳定段与加速段不同。
结构方案
成对调心滚子等布置。
技术重点
按完整工作循环提供载荷与速度记录，同时说明润滑、安装和维护周期。
结构改进与纸机应用实例
资料中的 CC 型调心滚子采用分离保持器与浮动中挡圈等设计，关注载荷分配和接触应力。
集团应用实例（2025资料）
纸机项目按导辊、真空伏辊、压榨、烘干部等位置列出不同配置，说明同一条纸机并非单一轴承选型。
沟通重点
纸机幅宽、车速、辊径、辊位和工作温度分别填写。纸机车速 m/min 需结合辊径换算轴承 rpm。
参数查阅
型号尺寸与载荷查询使用综合样册体系，行业案例不覆盖或改写型号参数。
技术沟通资料清单
设备与位置
设备型号、轴承安装位置、完整轴承型号及后缀；如为替代项目，提供原结构图与配合尺寸。
运行记录
分别填写轴承转速 rpm、径向与轴向载荷、冲击或启停情况；纸机线速度、轧线速度等不能直接当作轴承转速。
润滑与安装
润滑方式、润滑剂牌号、供油或补脂记录、工作温度、装配游隙或预紧、密封及污染情况。
问题与目标
温升、噪声、振动、剥落等现场现象，发生时间、照片与检修记录，以及停机窗口或改造目标。
APPLICATION SUPPORT
把设备问题转成具体技术需求
提供完整型号、设备位置及运行记录，开展结构、润滑、安装或替代方案沟通。
