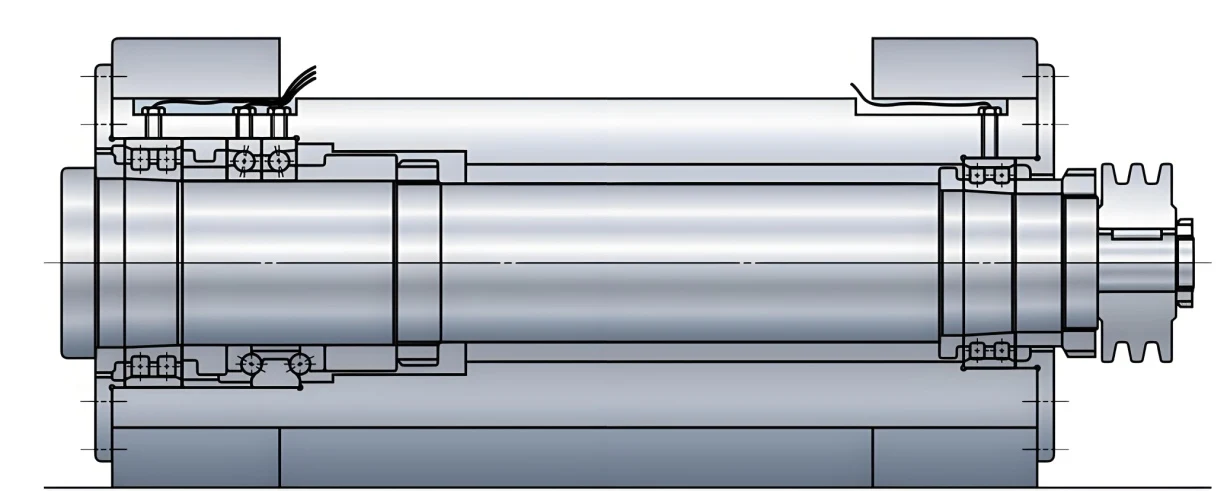

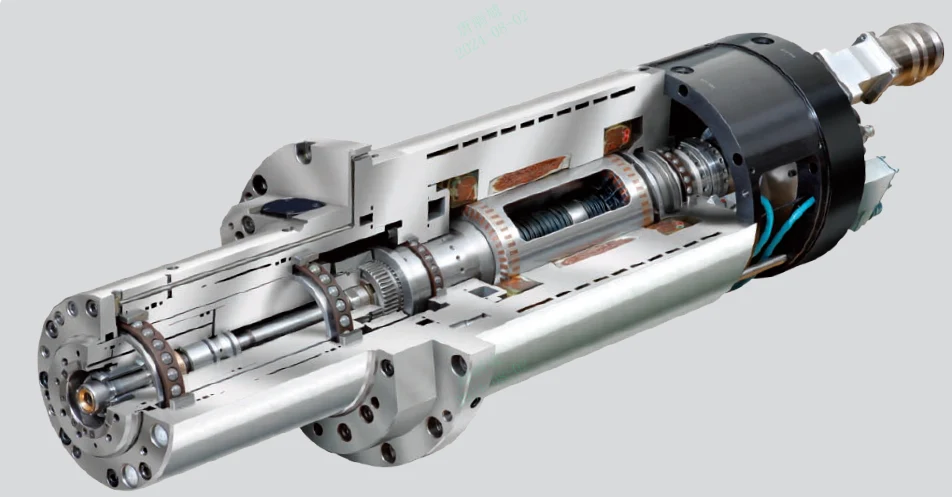

切削主轴：定位、刚度与热平衡
轴承位置
主轴前后支撑。
结构方案
NN/ NNU 双列圆柱滚子与角接触球组合，以及加工中心用钢球或陶瓷球角接触配置。
工况特点
转速、切削载荷、回转精度与热变形共同影响支撑，不能只追求高转速。
技术重点
预紧、工作游隙、润滑、清洁度与安装精度；按主轴实际速度区间和负载谱分析。

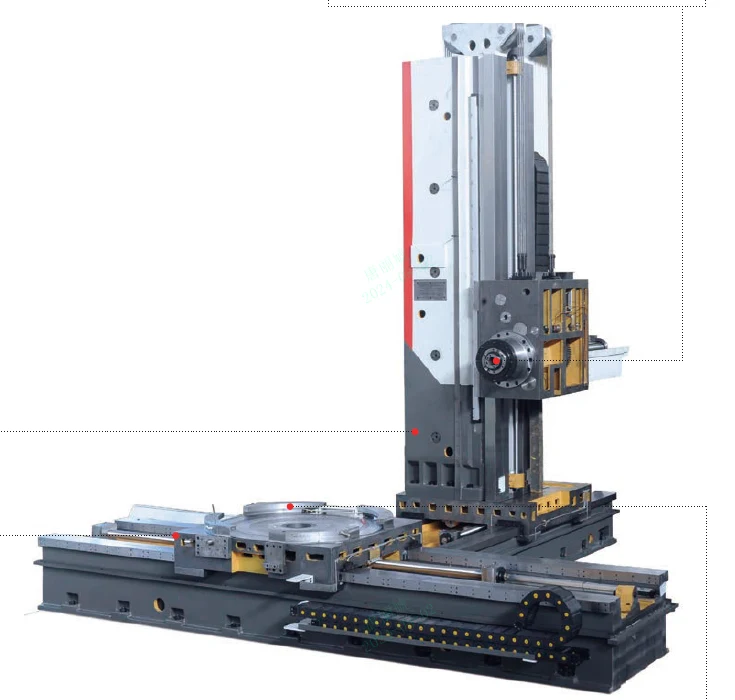

立式工作台与镗床支撑
立式工作台
双列圆柱滚子与推力球，或交叉滚子方案，兼顾载荷与回转精度。
镗床
角接触球主轴与交叉圆柱滚子转台，关注低启动力矩和支承刚度。
技术重点
载荷中心、倾覆力矩、预紧与热变形；主轴和转台应分别填写转速及精度目标。

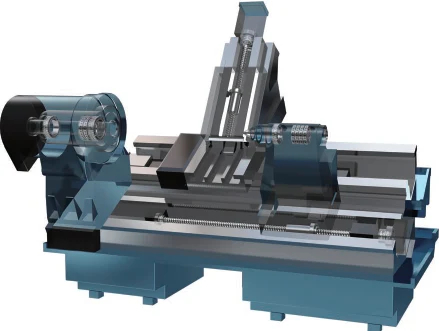

滚珠丝杠：成对推力角接触
轴承位置
丝杠轴端定位支撑。
结构方案
7602、7603 与 BSB 系列推力角接触球轴承组合。
技术重点
成组匹配、预润滑、密封和安装方向；预紧应按配组和轴端结构确定。
输入资料
丝杠载荷、进给速度、轴承转速、支承间距、定位精度与安装空间。

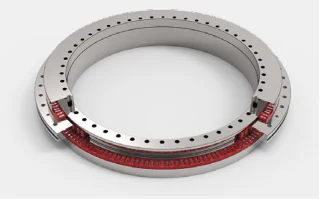

转台：复合载荷与倾覆力矩
轴承位置
回转工作台。
结构方案
转台轴承及交叉圆锥滚子，兼顾径向、轴向载荷与倾覆力矩。
技术重点
安装面的精度、预紧、配合及润滑；紧凑结构不能脱离连接刚度单独评价。
资料重点
转台载荷中心、回转速度、精度要求和安装界面图。

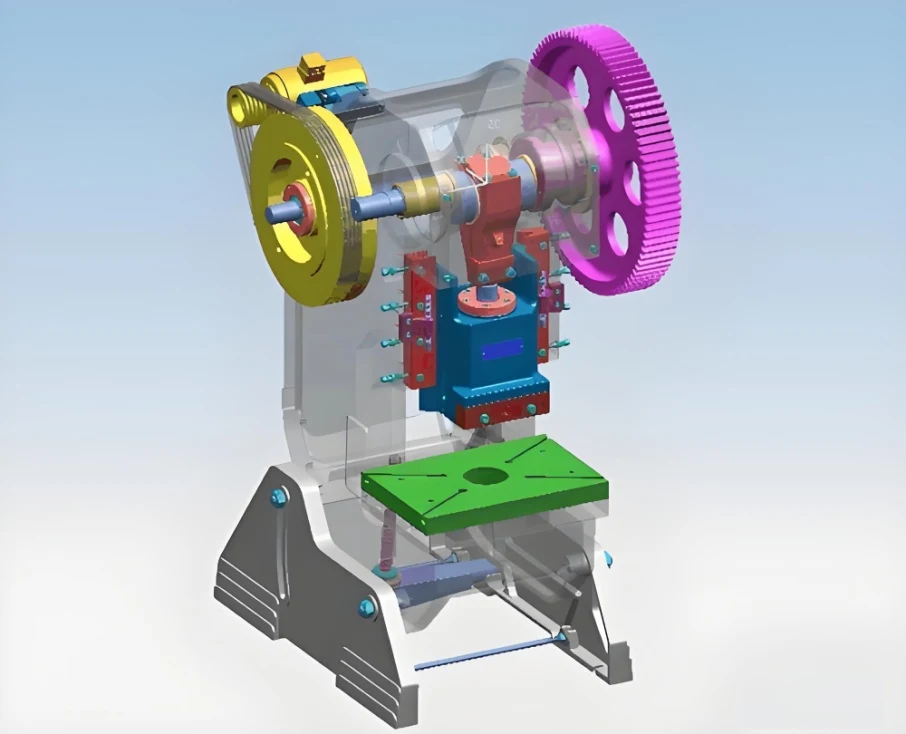

锻压设备：循环冲击工况
工况特点
周期性冲击，短时载荷峰值可能明显高于平均载荷。
结构重点
保持器强度、热处理与允许轴向位移，不能仅用平均载荷算基本寿命。
技术沟通
提供冲程、频次、载荷峰值、支承布局、温度和失效件照片。

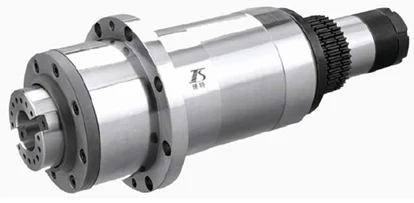

高速结构与保持器设计
设计方向
双列圆柱滚子的低摩擦保持器，以及高速角接触轴承的小球、轻量化保持器与滚道优化。
技术重点
材料、保持器、预紧与润滑组成整体方案，需同时评估温升和振动。
边界说明
材料自身耐温能力不等于整套轴承的允许工作温度；转速范围按完整型号和润滑条件查询。
技术沟通资料清单
设备与位置
设备型号、轴承安装位置、完整轴承型号及后缀；如为替代项目，提供原结构图与配合尺寸。
运行记录
分别填写轴承转速 rpm、径向与轴向载荷、冲击或启停情况；纸机线速度、轧线速度等不能直接当作轴承转速。
润滑与安装
润滑方式、润滑剂牌号、供油或补脂记录、工作温度、装配游隙或预紧、密封及污染情况。
问题与目标
温升、噪声、振动、剥落等现场现象，发生时间、照片与检修记录，以及停机窗口或改造目标。
APPLICATION SUPPORT
把设备问题转成具体技术需求
提供完整型号、设备位置及运行记录，开展结构、润滑、安装或替代方案沟通。
