瓦房店轴承集团 · ZWZ 品牌与技术资料zwzbearing001@gmail.com

ZWZ / RESOURCES

纠正措施：热裂

检查滑动表面与局部摩擦热，结合工况评估润滑和防护措施。

本页按用户提供的SKF《轴承损坏及失效分析》整理。技术说明、示例图片、专有方法和案例属于原出版物；产品参数请按ZWZ完整型号查询。

纠正措施：热裂 · 原资料第 85 页

热胀裂

措施：

• 润滑滑动表面或使用涂层，以降低局部峰值温度

• 确保充分润滑：在适当时间使用适当剂量的适当润滑剂

• 与应用工程服务部门一起，检查适用于应用场合的解决方案

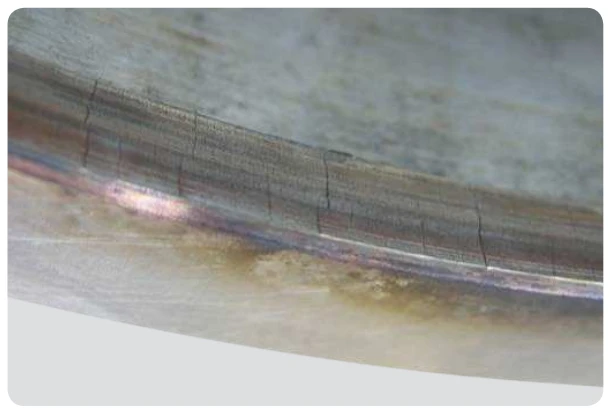

纠正措施：热裂 · 原资料第85页损伤图1 — 圆柱滚子轴承外圈 · 润滑不足，导致肩部保持架接触处热胀裂。

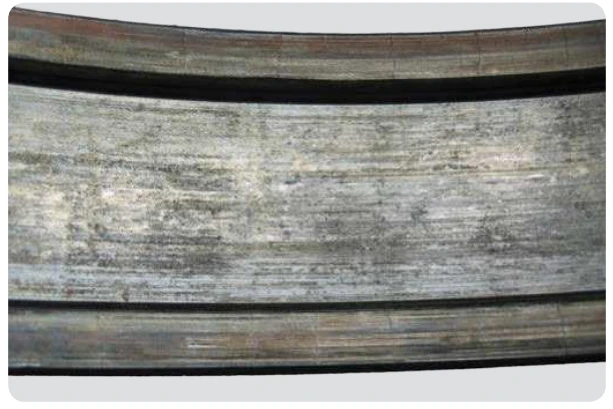

纠正措施：热裂 · 原资料第85页损伤图2 — 圆柱滚子轴承外圈 · 润滑不足，导致肩部保持架接触处热胀裂。

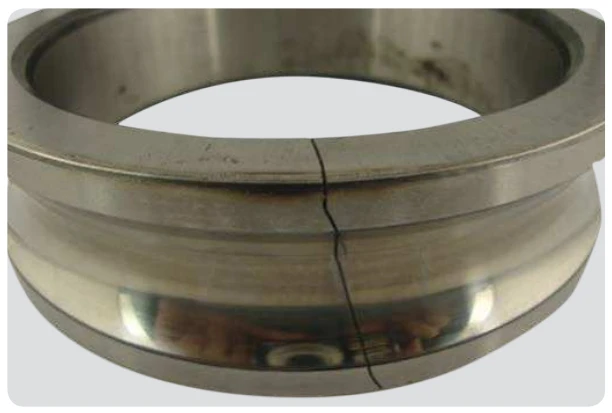

纠正措施：热裂 · 原资料第85页损伤图3 — 深沟球轴承内圈 · 对轴承静止部件的过度摩擦导致内圈胀裂。

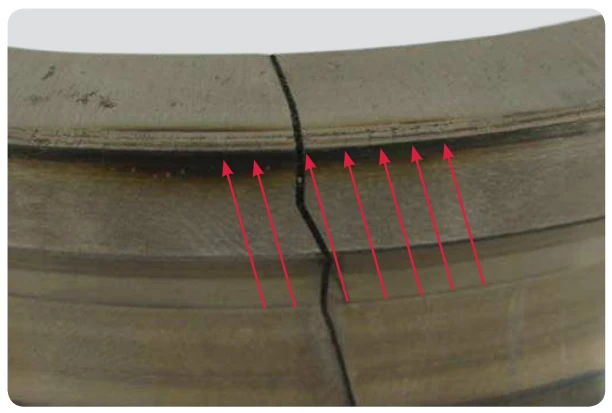

纠正措施：热裂 · 原资料第85页损伤图4 — 深沟球轴承内圈 · 胀裂内圈的放大视图，沿着内圈肩部有许多热裂纹。

查看图片、图号与说明的完整对应版面（第85页）

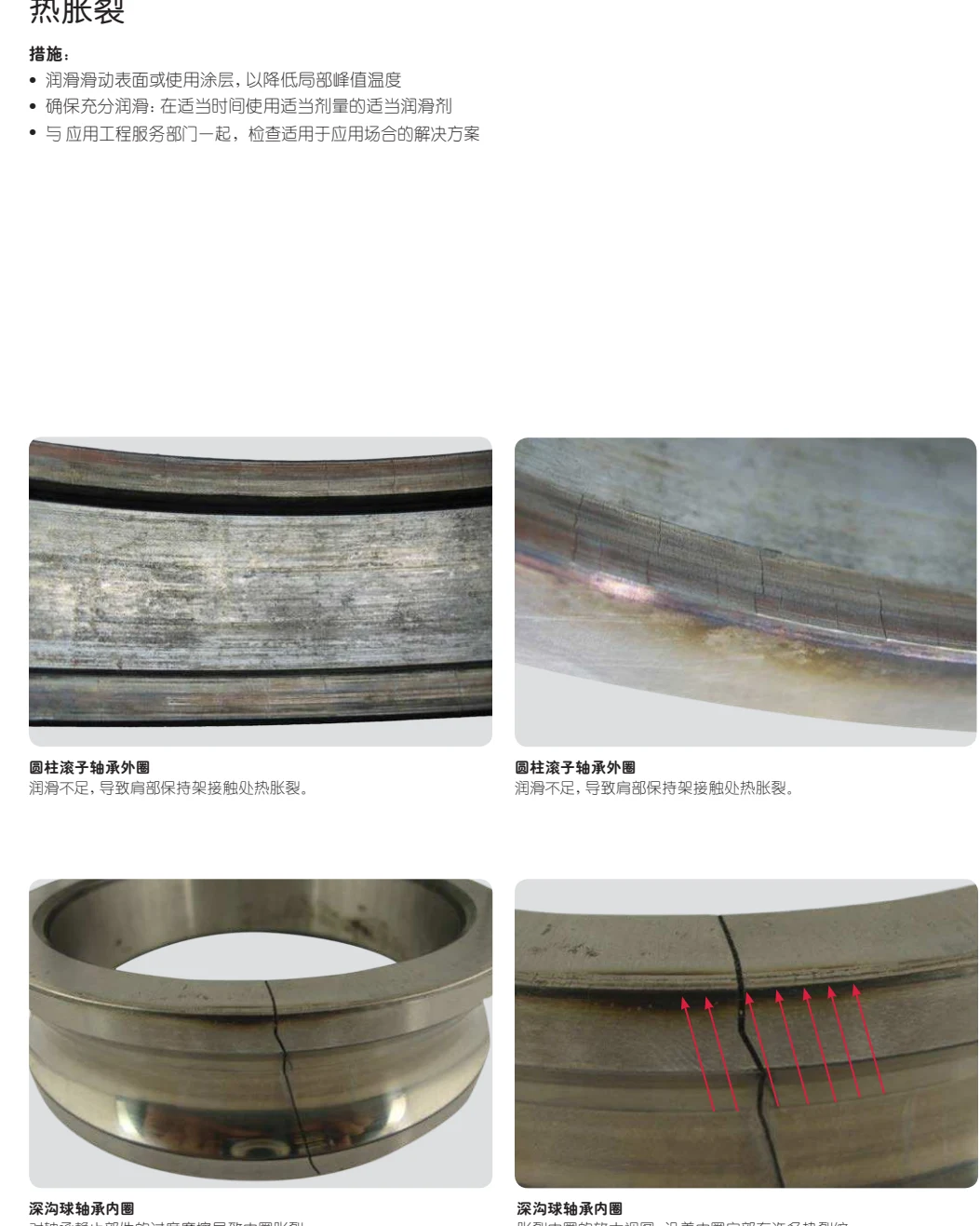

原资料第85页完整图示与说明

返回损伤分析专题目录 →
